1688旗艦店

機(jī)器人激光焊接如何減少飛濺

2025-10-10 19:41 錦拓達(dá)激光

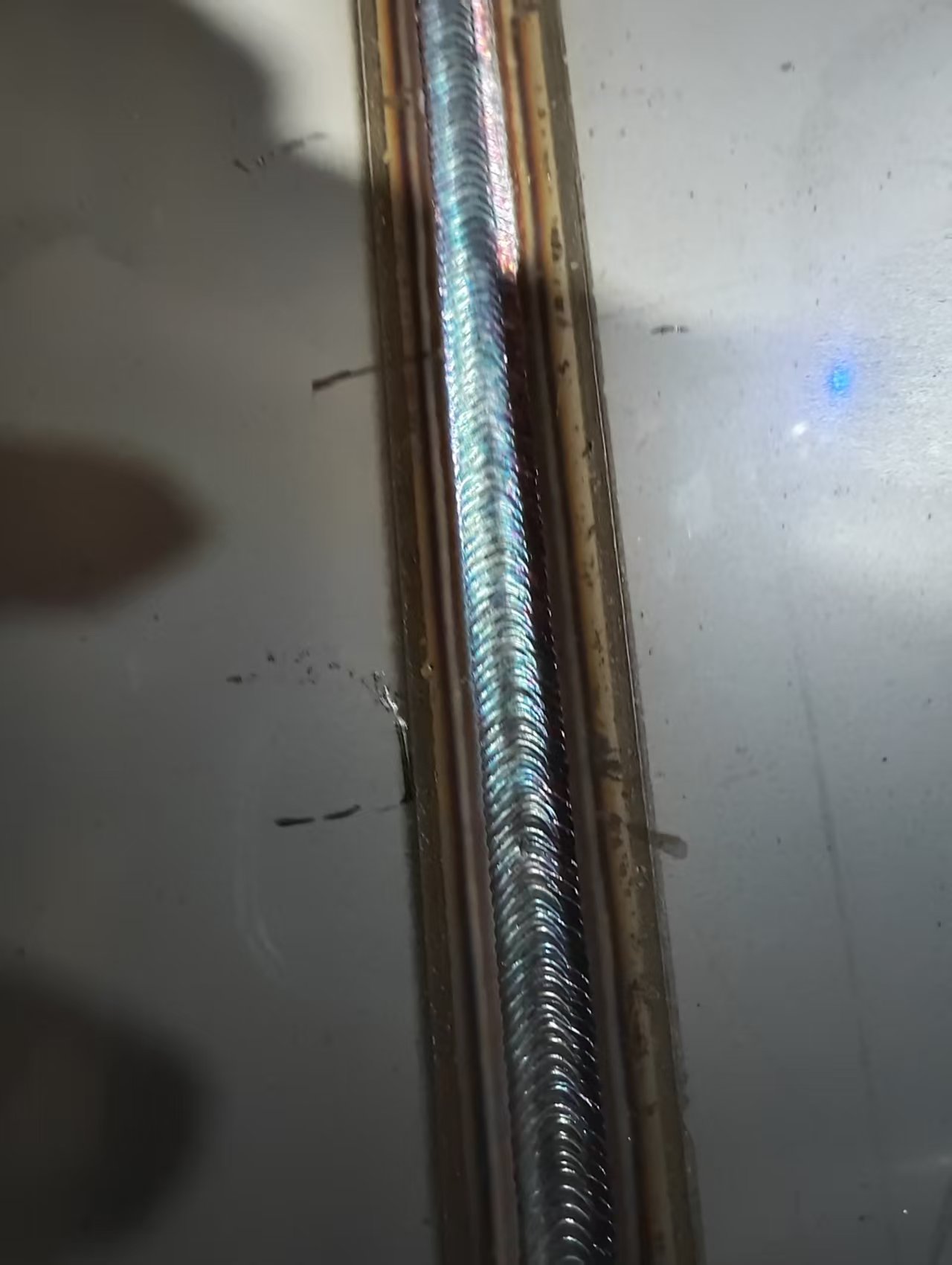

飛濺是激光焊接中影響焊縫質(zhì)量的關(guān)鍵問題，機(jī)器人激光焊接通過多維度技術(shù)協(xié)同，可從根源上降低飛濺產(chǎn)生，核心路徑如下：

一、精準(zhǔn)能量調(diào)控抑制熔池?cái)_動(dòng)

機(jī)器人搭載的激光系統(tǒng)能實(shí)現(xiàn)能量密度動(dòng)態(tài)調(diào)節(jié)，通過脈沖模式控制激光輸出：在焊接起始階段，采用低功率預(yù)熱（通常為峰值功率的 30%-50%），避免材料瞬間過熱汽化產(chǎn)生飛濺；穩(wěn)定焊接時(shí)，根據(jù)材料厚度（如 0.5-3mm 不銹鋼）匹配 100-300W/mm2 的能量密度，確保熔池處于 “小熔滴過渡” 狀態(tài)，而非劇烈沸騰。部分高端系統(tǒng)還可通過實(shí)時(shí)熔池監(jiān)測(cè)，0.1 秒內(nèi)調(diào)整能量輸出，抑制飛濺萌發(fā)。

二、保護(hù)氣體系統(tǒng)優(yōu)化流場(chǎng)環(huán)境

機(jī)器人末端集成的同軸保護(hù)氣噴嘴，可精準(zhǔn)控制氣體（如高純氬、氦氬混合氣）流量（5-15L/min）與噴射角度（通常 30°-45°），形成穩(wěn)定的 “氣體屏障”：一方面隔絕空氣防止熔池氧化，避免氧化物顆粒飛濺；另一方面通過氣流擾動(dòng)控制，將可能產(chǎn)生的微小飛濺 “壓回” 熔池。部分方案還采用雙氣流設(shè)計(jì)，內(nèi)層保護(hù)熔池，外層清掃焊接區(qū)域雜質(zhì)，進(jìn)一步減少飛濺源。

三、視覺引導(dǎo)與參數(shù)自適應(yīng)匹配

機(jī)器人搭載的 3D 視覺傳感器，可在焊接前掃描工件表面，檢測(cè)油污、銹跡等雜質(zhì)并觸發(fā)預(yù)處理流程（如激光清洗或高壓氣吹），消除雜質(zhì)引發(fā)的飛濺；焊接中實(shí)時(shí)跟蹤焊縫軌跡，同步調(diào)整機(jī)器人運(yùn)動(dòng)速度（0.5-3m/min）與激光焦點(diǎn)位置（偏差控制在 ±0.1mm 內(nèi)），確保能量始終作用于**區(qū)域，避免因偏離導(dǎo)致的熔池不穩(wěn)定飛濺。

此外，通過選擇匹配的焊絲材質(zhì)（如不銹鋼焊接用 ER308L 焊絲）、控制焊絲伸出長(zhǎng)度（通常 8-12mm），以及采用 “激光 + 電弧” 復(fù)合焊接模式（激光主導(dǎo)熔深，電弧穩(wěn)定熔滴），機(jī)器人系統(tǒng)可進(jìn)一步將飛濺率降低至傳統(tǒng)焊接的 1/5 以下，實(shí)現(xiàn)高質(zhì)量無飛濺焊接。
